有時我們作為專家會很方便地假設每個人在談?wù)撃承┬g(shù)語時都會理解我們。但我們有時會發現不是每個人都知道行星齒輪箱，錐齒輪或錐齒輪箱是什么。這就是我們?cè)诒疚闹猩钊胩接憽爸苯莻鬏敗钡脑颉Ｎ覀儠?huì)告訴您有關歷史，技術的信息，并告訴您齒輪如何改變方向。
應用齒輪
齒輪的使用是傳遞運動或改變速度或方向的最古老的手段之一。從古希臘人（公元前150年）的時間發現了模擬月球和行星的過程。

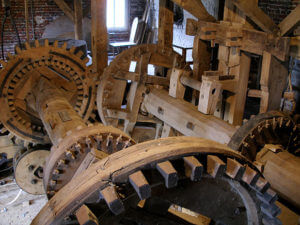

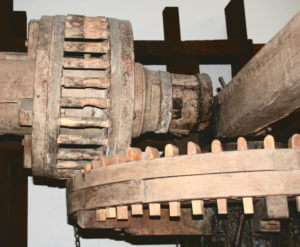

更為人所知的是古老的直角齒輪，它們通常用于例如磨機。齒輪嚙合在齒輪中，齒輪設有木銷。木質銷在磨損時可以用新銷替換，這樣可以延長驅動器的使用壽命。實際上不再使用這種類型的木制斜面驅動器，它已經被技術發展所取代。這是我們現在所知道的直角傳動的基礎。如今我們知道各種類型，尺寸和材料的齒輪。
何時選擇哪種錐齒輪箱？
在驅動技術中，斜齒輪 - 螺旋齒輪箱通常用于引導直角的旋轉運動。但對于特定應用，最好的斜齒輪 - 螺旋齒輪箱是什么？個人特征是什么？缺陷是什么？直角齒輪箱的產量是多少，哪種錐齒輪箱是伺服技術的最佳選擇？
使用直角齒輪箱的原因包括：
1)節省地方; 如果帶變速箱的發動機構造太久。
2)如果您想要一個帶空心軸的變速箱，例如為軸或電纜供電。
3)如果插入式減速器具有優勢。
4)作為分支軸或分配減速器。
等等

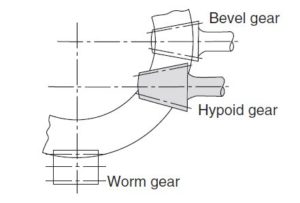

以下是不同類型角度傳動的簡要概述及其特定特征：

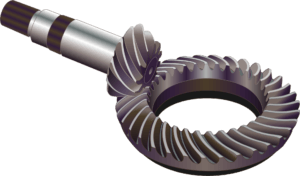

錐形齒輪
這些錐形齒輪用于以直角傳遞旋轉運動，齒輪的兩個中心線相交。因此，這種類型的齒輪單元通常對稱地構建。運動包括滾動而不滑動兩個錐體，因此得名。齒輪可以用直齒（正齒輪，德國：gerade Verzahnung）或螺旋（Engel：螺旋，德國：Spiralverzahnt）齒制成。

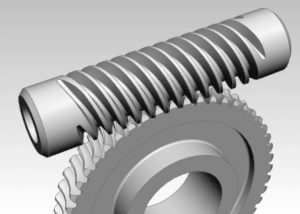

蝸輪蝸桿
蝸桿和蝸輪被認為是齒輪。如果驅動“蝸桿”（斜齒輪）， 則蝸輪將緩慢旋轉（例如蝸桿每轉一圈），但具有高扭矩。另一方面，如果蝸輪用作驅動器，則系統不能移動：組合阻塞自身。只有當蝸桿和蝸輪上的齒非常傾斜時才能推動蝸輪，這是不常見的。如果這種系統用于車庫門，例如，電動機連接到蝸桿和帶蝸輪的閘門，則當電動機發生故障時閘門不會下降。

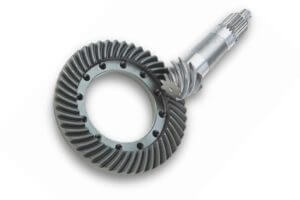

雙曲面齒輪
準雙曲面齒輪是特殊的錐齒輪，齒輪的軸線相交。例如，它們用于汽車和叉車，以將驅動軸的旋轉傳遞到后軸，從而驅動車輪。由于這個原理，齒形總是螺旋形的。
雜項
除了這些更“標準”的角度傳動裝置外，還有無數更多“異國情調”的角度減速器。我們?cè)诒疚闹胁挥懻撨@個問題。
技術特征和每種類型的差異
| — | 齒輪 | 錐輪 | 雙曲線 | 蝸輪 |
| 比率 | 1：10 | 1：1 | 1：3 | 1：5 |
| 最多（約） | 1：200 | 1：5 | 1：10 | 1：100 |
| 清關（約） | 2~5° | <6“ | <4“ | <6“ |
| 力密度 | - | ++ | + | ++ |
| 效率 | ~60％ | ~95％ | ~95％ | ~70％ |
| 聲音 | - | ++ | + | ++ |
| S1使用 | 是的 | + | ++ | ++ |
| S5使用 | 沒有 | ++ | ++ | 沒有 |
| 力度 | 沒有 | ++ | ++ | - |
| 可作文減速機使用 | 沒有 | 是的 | 是的 | 是的 |
| 質量慣性 | - | ++ | ++ | - |
| 一生 | - | ++ | ++ | + |
當然，伺服變速箱的制造商在他們的程序中沒有“古董”齒輪。具有直角傳動裝置的蝸輪具有的優點是，它可以很容易地?zé)o間隙地制造并且在高比率下便宜。主要缺點是效率低約70％。由于效率低，發動機必須更重以補償損失。除此之外，通常需要伺服放大器或變頻器，有時需要調節冷卻。最終，驅動器可能比最初的預算昂貴得多。而且，S5公司的磨損往往太大。
服電機和直角減速機
自我抑制的預期好處并不適用于CE：如果蝸輪減速器可能造成人身傷害或其他危險，則不應將其視為自行制動。
Apex Dynamics直角減速機
Apex Dynamics是伺服變速箱的完整供應商，其程序中有大量的直角齒輪箱。您可選擇系列錐齒輪和準雙曲面齒輪箱，帶或不帶行星前端或末端樓梯。當然具有低間隙和低慣性的動態控制！
